如何构建一个中心化的日志系统

就像农夫山泉广告词说的那样，“我们不生产水，我们只是大自然的搬运工”，日志系统本身不产生日志，只是把各个源系统产生的日志收集起来，建立一套统一的、集中的可视化、检索和分析中心。

定位：平台、日志仓库、集中的检索、可视化和分析中心。

架构设计

以Fluentd为中心。

特点：

屏蔽技术细节；
无感式设计；
类似slf4j、log4j的用法；
多语言、多终端、多平台支持；
可扩展；
易于迁移历史数据；

架构图

源系统

Java
.NET
Vue 、React等纯前端；
……

日志收集器

中间件——Fluentd，辅以开源的、官方的插件，支持如下的数据收集形式：

File；
SQL；
Logback ；
HTTP REST API；
Kafka；
……

存储

RDBMS，如：MySQL、Oracle等；
MongoDB；
Elasticsearch；
Kafka；

日志可视化和分析

RDBMS → Grafana；
MongoDB → MongoDB Compass；
Elasticsearch → Kibana；
Kafka → UI for Apache Kafka；
定制化；

解决方案

定制Fluentd Docker镜像

fluentd:v1.14.5-debian-1.0-mysql2mysql

安装mysql2、fluent-plugin-sql等插件，支持读取MySQL、文件等LOG记录。

fluentd:v1.14.5-debian-1.0-rdbms2mysql

在fluentd:v1.14.5-debian-1.0-mysql2mysql的基础上，安装Oracle Instant Client、activerecord-oracle_enhanced-adapter、ruby-oci8等插件，支持读取MySQL、文件、Oracle等LOG记录。

方案一

SQL + Fluentd + MySQL + Grafana：

注意：方案一特别适合没有操作日志或者操作日志保存在数据库表中的源系统！！！

源系统（可能是Java、.NET等等）将操作日志写入LOG表；

注意：源系统数据库支持MySQL、Oracle、PostgreSQL等关系型数据库。目前，仅针对MySQL、Oracle进行过测试！

如果源系统没有操作日志，可以参考如下脚本自行创建LOG表：

MySQL：

CREATE TABLE `t_log` (
    `log_id` int NOT NULL AUTO_INCREMENT COMMENT 'ID',
    `log_app_id` varchar(255) NOT NULL COMMENT 'APP ID',
    `log_module` varchar(255) NOT NULL COMMENT '功能模块',
    `log_type` varchar(255) NOT NULL COMMENT '操作类型',
    `log_content` varchar(2048) NOT NULL COMMENT '操作内容',
    `log_operator` varchar(255) NOT NULL COMMENT '操作人',
    `log_created` timestamp NOT NULL COMMENT '创建时间',
    `log_updated` timestamp NOT NULL COMMENT '更新时间',
    PRIMARY KEY (`log_id`)
) COMMENT='LOG表';

Oracle：

CREATE TABLE "T_LOG"
(
    "LOG_ID" NUMBER(38,0) NOT NULL ENABLE,
    "LOG_APP_ID" VARCHAR2(500 BYTE) NOT NULL ENABLE,
    "LOG_MODULE" VARCHAR2(500 BYTE) NOT NULL ENABLE,
    "LOG_TYPE" VARCHAR2(500 BYTE) NOT NULL ENABLE,
    "LOG_CONTENT" VARCHAR2(500 BYTE) NOT NULL ENABLE,
    "LOG_OPERATOR" VARCHAR2(500 BYTE) NOT NULL ENABLE,
    "LOG_CREATED" TIMESTAMP NOT NULL ENABLE,
    "LOG_UPDATED" TIMESTAMP,
    CONSTRAINT "LOG_PK" PRIMARY KEY ("LOG_ID")
);
COMMENT ON COLUMN "T_LOG"."LOG_ID" IS 'ID';
COMMENT ON COLUMN "T_LOG"."LOG_APP_ID" IS 'APP ID';
COMMENT ON COLUMN "T_LOG"."LOG_MODULE" IS '功能模块';
COMMENT ON COLUMN "T_LOG"."LOG_TYPE" IS '操作类型';
COMMENT ON COLUMN "T_LOG"."LOG_CONTENT" IS '操作内容';
COMMENT ON COLUMN "T_LOG"."LOG_OPERATOR" IS '操作人';
COMMENT ON COLUMN "T_LOG"."LOG_CREATED" IS '创建时间';
COMMENT ON COLUMN "T_LOG"."LOG_UPDATED" IS '更新时间';
COMMENT ON TABLE "T_LOG"  IS 'LOG表';

日志收集器——Fluentd，轮询读取LOG表记录；

配置fluent.conf：

<source>
  @type sql

  host [地址]
  port [端口]
  database [数据库名]
  adapter mysql2 / oracle_enhanced
  username [账号]
  password [密码]

  tag_prefix [APP ID]

  select_interval 60s
  select_limit 500

  state_file /app/sql_state_[APP ID]

  <table>
    table [LOG表名]
    tag log
    update_column [LOG表主键]
  </table>
</source>

Fluentd把LOG表记录存到MySQL；

配置fluent.conf：

<match *.log>
  @type copy

  <store>
    @type sql
    host [地址]
    port [端口]
    database [数据库名]
    adapter mysql2
    username [账号]
    password [密码]
    # remove_tag_prefix [APP ID]

    flush_interval 1s

    <table>
      table t_log
      column_mapping 'log_app_id,log_module,log_type,log_content,log_operator,log_created,log_updated'
    </table>

    <table *.log>
      table t_log
      column_mapping 'log_app_id,log_module,log_type,log_content,log_operator,log_created,log_updated'
    </table>
  </store>

  <store>
    @type stdout
  </store>
</match>

可视化工具——Grafana，从MySQL中检索操作日志，并展示给最终用户；

使用docker-compose安装Grafana：

version: '3.8'
services:
  grafana:
    image: grafana/grafana-oss
    container_name: grafana
    user: '0'
    ports:
      - '3000:3000'
    volumes:
      - '$PWD/data:/var/lib/grafana'

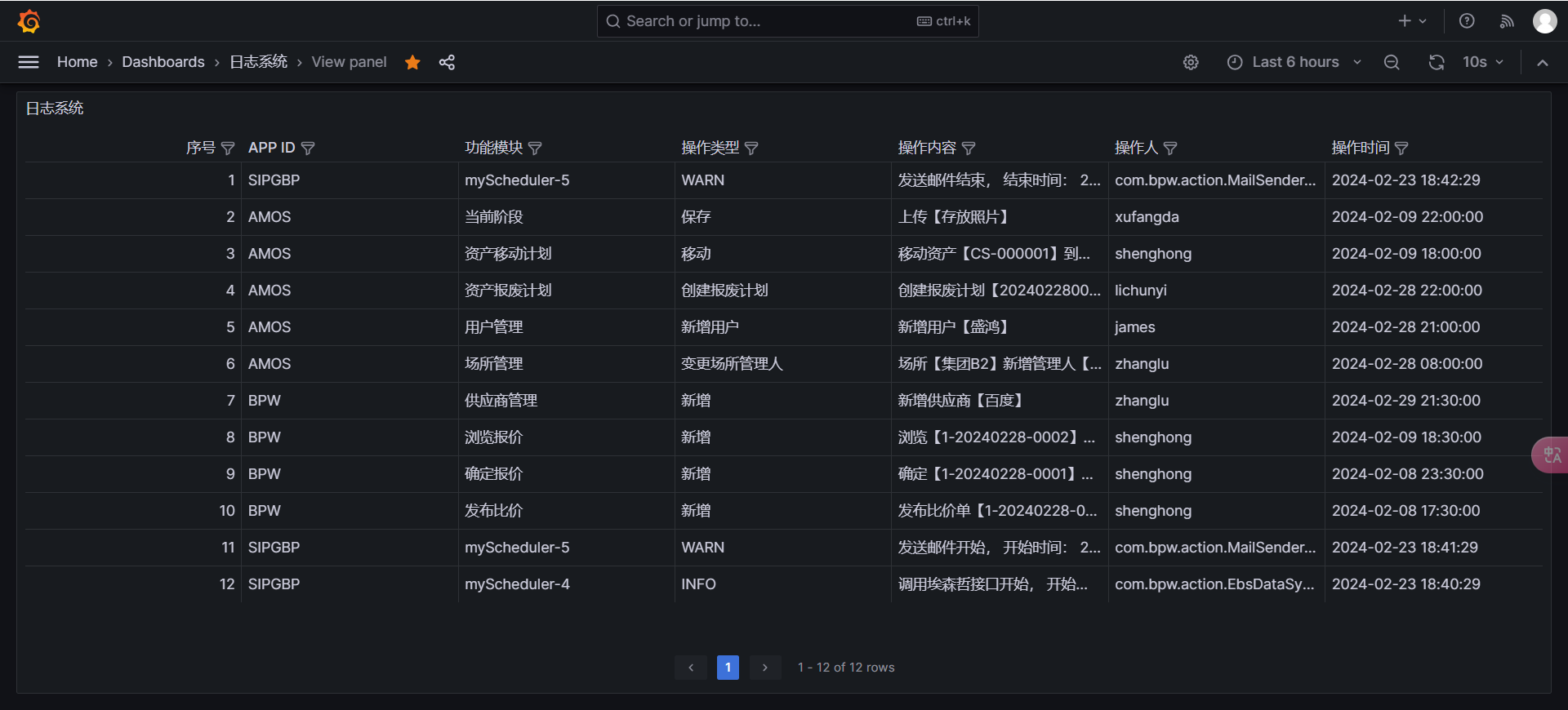

操作日志可视化：

方案二

File + Fluentd + MySQL + Grafana：

注意：方案二特别适合已经有操作日志，并且操作日志保存在文件中的源系统！！！

和方案一相比，步骤3、4都是一样的，只是步骤1、2收集操作日志的方式略有不同，以日志文件sipgbp.log为例：

SIPGBP [2024-02-23 10:40:29] INFO myScheduler-4 com.bpw.action.EbsDataSyncTimerTask - "调用埃森哲接口开始， 开始时间：2024-02-23 10:40:29"
SIPGBP [2024-02-23 10:41:29] WARN myScheduler-5 com.bpw.action.MailSenderTask - "发送邮件开始， 开始时间： 2024-02-23 10:40:39"
SIPGBP [2024-02-23 10:42:29] WARN myScheduler-5 com.bpw.action.MailSenderTask - "发送邮件结束， 结束时间： 2024-02-23 10:40:39"
SIPGBP [2024-02-23 10:42:29] WARN myScheduler-5 com.bpw.action.MailSenderTask - "发送邮件结束， 结束时间： 2024-02-23 10:40:39"
...

配置fluent.conf：

<source>
    @type tail
    tag sipgbp.log
    path /app/logs/sipgbp.log
    pos_file /app/sipgbp.log.pos
    read_from_head true
    <parse>
      @type regexp
      expression ^(?<log_app_id>[^ ]*) \[(?<log_created>[^\]]*)\] (?<log_type>[^ ]*) (?<log_module>[^ ]*) (?<log_operator>[^ ]*) [^ ]* "(?<log_content>[^\"]*)"$
    </parse>
</source>

方案三

SQL + EFK：

步骤1、2和方案一相同，LOG表记录的收集、存储、检索及可视化交由EFK负责，不再冗述。

方案四

HTTP REST API + Fluentd + 同上：

针对Vue、React一类无后台、纯前端的应用，可以通过调用HTTP REST API，将操作日志发送给Fluentd，后续的存储、检索及可视化沿用方案一或方案三。

常见问题

写于 2024年03月04日
